Fräsgerät M4 Wet Heavy Metal
Computergesteuertes 5+1-Achsen-Simultan-Fräsgerät mit 32-fach Werkzeugwechsler und Nassbearbeitungsfunktion zur Bearbeitung aller Zahnersatzwerkstoffe
Der Allrounder
Das Fräsgerät M4 Wet Heavy Metal ist eine 1500 W starke und 350 kg schwere Fräsmaschine, die allen Erschütterungen standhält. Es ist mit der bewährten 5+1-Achsen-Simultan-Frästechnologie ausgestattet und kann durch die integrierte Nassbearbeitungsfunktion alle gängigen weichen und harten Werkstoffe bearbeiten.
360° schwenkbar
Das Herzstück bildet der um 360° schwenkbare Werkstücktisch mit dem auch schwer erreichbare Stellen wie Unterschnitte und Divergenzen problemlos fräsbar sind.
Großer Fräsbereich
Im extra großen und durch verschiedene Werkstückhalterungen flexibel nutzbaren Fräsbereich können bis zu 10 Modelle, 20 Vollzahnkränze, 30 Raw‑Abutments® oder Glaskeramikrohlinge in einem Arbeitsvorgang bearbeitet werden.
Werkzeugwechsel
Die eingebaute Werkzeugwechselfunktion und das Werkzeugmagazin ermöglichen das automatisierte Austauschen von bis zu 32 Bearbeitungswerkzeugen. Die optische Werkzeugerkennung (optional) stellt sicher, dass keine falschen Bearbeitungswerkzeuge verwendet werden.
Stand-Alone-Lösung
Als Stand-Alone-Lösung mit integriertem PC und Touchscreen ausgestattet (optional), lassen sich Fräs- bzw. Kalibriervorgänge auch direkt am Fräsgerät starten und Bearbeitungswerkzeuge laden.
M4 Wet Heavy Metal Milling Unit
Besonderheiten im Überblick
- 5+1-Achsen-Simultan-Frästechnologie wahlweise mit Milling Spindle Hard Automatic oder Performance Milling Spindle M4 (leistungsstarke, wassergekühlte Spindel mit integrierter Absaugvorrichtung, gegen Aufpreis)
- Zur Bearbeitung von Zirkon, Kunststoff, Wachs, Holz, Sintermetall, Chrom-Cobalt, Titan sowie vorgefertigten Titanabutmentrohlingen Raw‑Abutments®, Glaskeramik und Komposit
- Mit extra großem Fräsbereich (39 x 17 cm) speziell geeignet zur Herstellung vieler Modelle (bis zu 20 Vollzahnkränze)
- NEU! Optische Werkzeugerkennung: Die optische Identifikation von Bearbeitungswerkzeugen stellt die Auswahl geeigneter Bearbeitungswerkzeuge sicher und verhindert damit Fräsfehler, die durch falsche Werkeugverwendung auftreten.
- Werkzeugwechselfunktion und Werkzeugmagazin ermöglichen das automatische Austauschen von bis zu 32 Bearbeitungswerkzeugen; Werkzeuge durch Schutzglas vor Verunreinigungen geschützt
- Ioniser (optional) sorgt für saubere Kunststoffbearbeitung mit deutlich verringertem Reinigungsaufwand
- Kombinierbare Werkstückhalter (z.T. im Lieferumfang enthalten): 2-Blank-Plate, 4-Blank-Plate, Raw‑Abutment® Holder M4, Glass Ceramics Holder M4, Combi-Holder Raw/Glass M4, JawPositioner Support
- NEU! Stand-Alone-Lösung (optional): Integrierter PC mit Touchscreen für Prozesssteuerung direkt am Fräsgerät
Bearbeitbare Materialien bei Vollausstattung
MAXIMALE FLEXIBILITÄT
Kombinationsoptionen

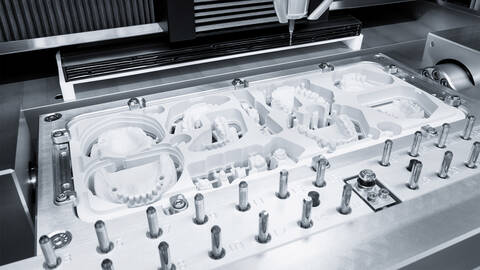

Werkstücktisch mit extragroßem Model Blank M4 Beige – zur Fertigung von bis zu 20 Vollzahnkränzen in einem Fräsvorgang.

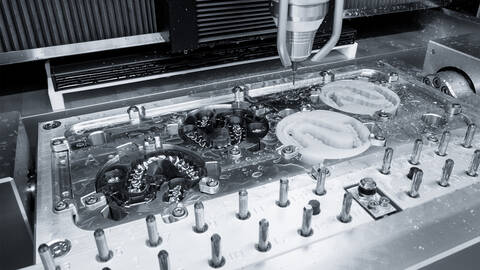

Mit der 4-Blank-Plate – Werkstückhalter mit Einsätzen für bis zu 4 Materialronden Ø 95 mm; somit können die verschiedenen Werkstoffe einer Zahnrestauration in nur einem Fräsvorgang hergestellt werden.
3 x Raw-Abutment®/Bridge-Rod Holder M4 – bis zu 30 Raw-Abutments® oder Bridge-Rods können in einem Arbeitsvorgang bearbeitet werden. 3 x Glass Ceramics Holder M4 zur Bearbeitung von bis zu 30 Glaskeramik-Rohlingen.

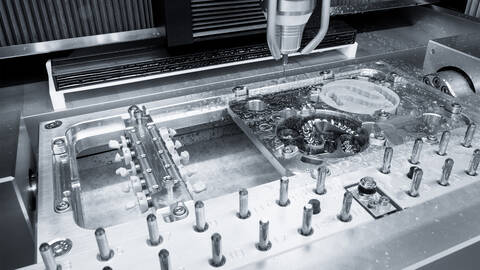

2-Blank-Plate mit je einem Raw-Abutment®/Bridge-Rod Holder M4 oder einem Glass Ceramics Holder M4 – zur Bearbeitung von 2 Materialronden Ø 95 mm, 10 Raw-Abutment®/Bridge-Rod oder 10 Glaskeramik-Rohlingen.
Ausstattung bei Auslieferung
- 2-Blank-Plate
- 4-Blank-Plate
- Teleskoper Plate M4
- Glass Ceramics Holder M4
- Raw-Abutment Holder M4
- Kalibrierschreibe für Fräsgeräte
- Nullpunkttaster D6
- Cooling Lubricant Milling (1 L)
- Orbit Cleaning Liquid (100 ml)
- Software Zirkonzahn.Fräsen
Allgemeines Zubehör

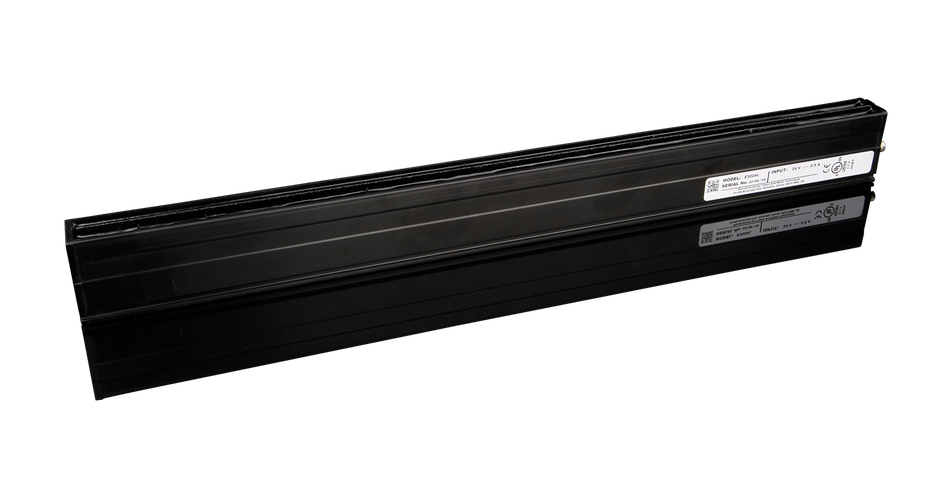

Ioniser M4
Gerät zur elektrostatischen Entladung von Kunststoffspänen für mehr Sauberkeit beim Fräsen (optional für das Neugerät oder als Nachrüstartikel)
Packungsinhalt: 1 Stück
Artikelnummer: ZBAC3301
Ioniser M4
Gerät zur elektrostatischen Entladung von Kunststoffspänen für mehr Sauberkeit beim Fräsen (optional für das Neugerät oder als Nachrüstartikel)
Packungsinhalt: 1 Stück
Artikelnummer: ZBAC3301
Nullpunkttaster D6 für Fräsgeräte der Linie M1/M2/M2 Dual/M4/M6
Inhalt: 1 Stück Zum Nachjustieren des Fräs-Nullpunkts der Fräsgeräte der Linie M1/M2/M2 Dual/M4/M6.
Produktnummer: ZBAC0731
Kalibrierscheibe für Fräsgeräte
Packungsinhalt: 1 Stück
Artikelnummer: ZBAC3111
Orbit Cleaning Liquid 100 ml
Inhalt: 1 Stück
Ätzende, saure anorganische Flüssigkeit zum Reinigen des Orbits
Produktnummer: ZBAC2161
Cooling Lubricant Milling (1 l)
Wassermischbares Kühlschmiermittel zur Nassbearbeitung
Produktnummer: ZBAC2118
Holder
2-Blank-Plate M4
Haltevorrichtung zum Bearbeiten von bis zu zwei Werkstoffronden(95mm) im Fräsgerät M4 Wet Heavy Metal
Artikelnummer: ZBAC3411
2-Blank-Plate M4
Haltevorrichtung zum Bearbeiten von bis zu zwei Werkstoffronden(95mm) im Fräsgerät M4 Wet Heavy Metal
Artikelnummer: ZBAC3411
4-Blank-Plate M4
Haltevorrichtung zum Bearbeiten von bis zu vier Werkstoffronden (95mm) im Fräsgerät M4 Wet Heavy Metal
Artikelnummer: ZBAC3401
Teleskoper Plate M4
Packungsinhalt: 1 Stück
Artikelnummer: ZBAC3421

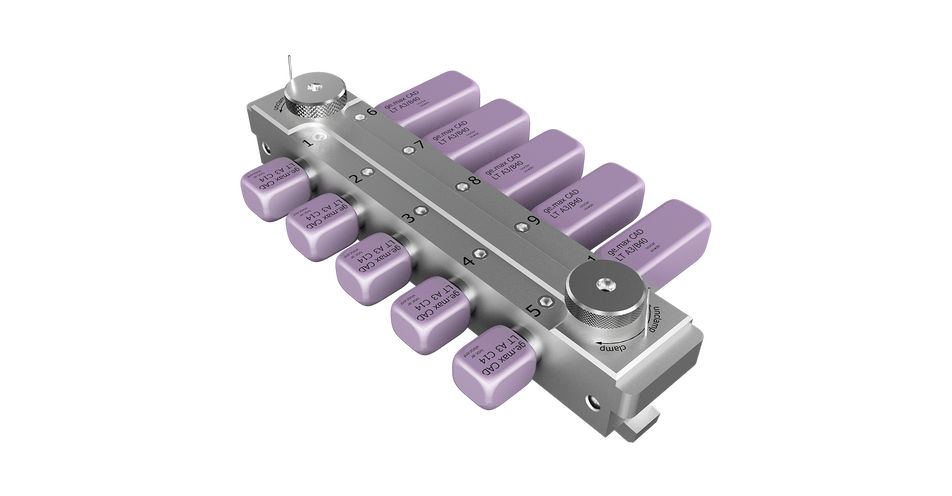

Glass ceramics Holder M4
Halterung zur Aufnahme und seriellen Bearbeitung von bis zu zehn Glaskeramikrohlingen im Zirkonzahn Fräsgerät
Packungsinhalt: 1 Stück
Artikelnummer: ZBAC3451
Raw-Abutment® Holder M4
Halterung zur Aufnahme und seriellen Bearbeitung von bis zu zehn vorgefertigten Titanabutmentrohlingen Raw-Abutments® im Fräsgerät M4 Wet Heavy Metal (maximal drei Halterungen).
Packungsinhalt: 1 Stück
Artikelnummer: ZBAC3451
Set Multi Blank Holder 4x1 - Orbit Ø95
Inhalt: 1 Stück
Halterung zur Aufnahme und seriellen Bearbeitung von bis zu vier 1er Materialblanks im Zirkonzahn Fräsgerät M1, M2 und M2 Dual mit Orbit Ø 95 mm.
Set aus:
1x Halterung für bis zu vier 1er Materialblanks der Höhe 16 mm
1x Aufsatzscheibe zur Erhöhung der Halterung für 1er Materialblanks der Höhe 22 mm
4x Fixierschrauben
1x Drehschlüssel zum Festschrauben der Fixierschrauben
In die Multi Blank Holder können nur 1er Blanks in den Zirkonen Prettau® Dispersive® (1H16, 1H22) eingesetzt werden. 1er Zirkonblanks für das manuelle System können nicht mit den Multi Blank Holdern bearbeitet werden.
Produktnummer: ZBAC2860
Technische Angaben
| Gewicht | 350 kg |
| Breite | 123 cm |
| Höhe | 69 cm |
| Tiefe | 84 cm |
| Gehäuse | Sekuritglas gehärtet UNI ISO 12150 |
| Bearbeitungsachsen | 5 +1 |
| Leistung | 1500 W |
| Betriebsspannung | 100 – 240V |
| Stromaufnahme | 6.5 A (13.5 A) |
| Spannzange | Ø 6 mm |
| Spindeldrehzahl | Ausstattungsabhängig |
| Drehmoment | 13 Ncm |
| Werkstück | Model Blank M4 (39 x 17 cm), Materialblöcke (Ø 95 mm), Raw-Abutments® |
